拖鏈信號電纜--用于數據傳輸?shù)碾娎|，按屏蔽類型可分為屏蔽拖鏈電纜和非屏蔽拖鏈電纜兩種 ；按結構可分為對絞拖鏈電纜和非對絞拖鏈電纜兩種。tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

作為拖鏈電纜，拖鏈信號電纜廣泛應用于對數據傳輸信號要求較高的場合。tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

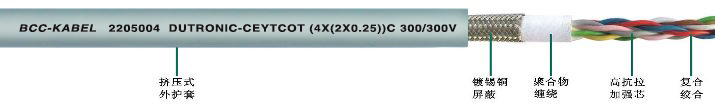

拖鏈信號電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class6標準
• 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：鍍錫銅網編織屏蔽（鋁箔包覆可選），編織密度≥85%；或芯線絞合成對，每對電纜鋁箔包覆，防氧化鍍錫銅網編織屏蔽，編織密度≥85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）
• 外護套：高強度低粘性特種PVC復合材料或進口高強度PUR材料
• 護套顏色：灰色（默認），黑色，綠色（可根據客戶要求定制其他顏色）
• 額定電壓：<0.5mm，300/300V；
• 測試電壓：2500V
• 使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃
• zui小彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑

拖鏈信號電纜特點：tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

一般情況下，鍍錫銅絲編織屏蔽就可以保證高柔性電纜數據傳輸?shù)姆€(wěn)定性和可靠性，若是使用環境非常惡劣，可能就需要使用鋁箔包覆+鍍錫銅絲編織網多重屏蔽。tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

高柔性信號線的優點和作用tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈信號電纜較為常用的有雙絞屏蔽信號電纜和雙絞多重屏蔽信號電纜。tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞，又叫對絞，就是把多芯電纜的芯線分成若干對，把每對單獨按一定節距進行絞合成對。雙絞絞線其實是應用了差分信號技術原理，雙絞的2根芯線，在工作時，會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸?shù)目煽啃浴?span style="display:none">tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

為了承受信號干擾源多的拖鏈電纜正常使用工作，保證數據傳輸?shù)姆€(wěn)定性和可靠性，通常會采用用雙絞信號電纜或者雙絞屏蔽信號電纜。tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在抵消內部干擾的同時，還需要對抗外部干擾源，這時往往會使用鋁箔包覆作為內屏蔽以及鍍錫銅絲編織網作為外屏蔽。高柔性信號線整體鍍錫銅絲編織網屏蔽密度達到90%，可有效抵抗外部高頻電磁干擾。tlB拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  柔性電纜與軟電纜是什么關系？

  答

  柔性電纜，英文為Flexible cable，早期多用于進口電纜，而在我國的電工專業術語中，軟電纜的英文也為Flexible cable，可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體，具有一定的靈活性，用于固定安裝的場合。

• 問

  為什么拖鏈電纜的拖鏈彎曲次數那么卷？

  答

  一種比較熱門并且很多人都認可的拖鏈電纜識別方法，是導致拖鏈電纜的拖鏈彎曲次數內卷的主要原因--拖鏈電纜的拖鏈彎曲次數越高越好。拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率等多種因素決定。條件嚴苛，拖鏈耐彎曲次數就低，條件寬松，拖鏈耐彎曲次數就高，相對于卷材料，卷工藝，卷品質，卷拖鏈彎曲次數比較容易。
